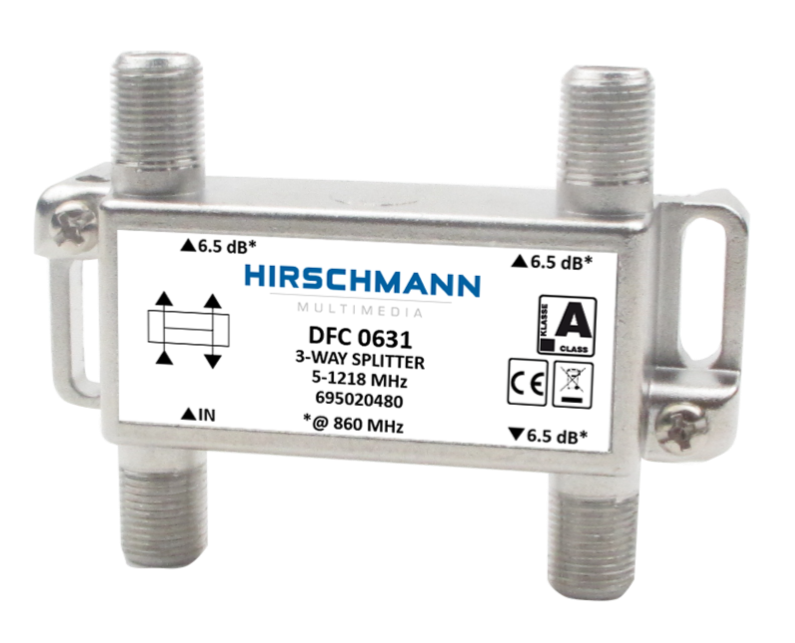

Hirschmann3 Weg antenne splitter F connector, 4G proof (dfc 0631)
artikelnummer:
dfc 0631
Eancode
4002044193928
DFC 0631 is een drievoudige verdeler met 5,8dB demping. Deze verdeler heeft hoge isolatie tussen de uitgangen en zeer goede afscherming om de kwaliteit van het signaal te waarborgen en ongewenste 4G signalen buiten te houden. Onze splitters zijn uitgerust met een aansluiting om te aarden. Al onze taps (AFC, TFC en MFC) en verdelers (VFC, DFC) ondersteunen retourverkeer. De verdeelelementen uit de DFC serie zijn verkrijgbaar met verschillende dempingen en met verschillende aantal uitgangen. Ongebruikte uitgangen dienen afgesloten te worden met een afsluitweerstand van het type RFC 75. Alle splitters uit de DFC-serie zijn geschikt voor gebruik tot 1,2 GHz en daarmee voorbereid voor DOCSIS 3.1 techniek.
Mechanical specification
Electrical specification
Isolation Out – Out
Return Loss all ports
- Housing Material Zinc die casting
- Finishing CuSn plated
- Connectors F-female
Electrical specification
- Tap Loss
- 5 - 470 MHz 5.4 dB
- 470 - 862 MHz 5.5 dB
- 862 - 1006 MHz 5.8 dB
- 1006 - 1218 MHz 6.7 dB
Isolation Out – Out
- 5 - 10 MHz ≥ 20 dB
- 10 - 470 MHz ≥ 24 dB
- 470 - 862 MHz ≥ 22 dB
- 862 - 1006 MHz ≥ 20 dB
- 1006 - 1218 MHz ≥ 15 dB
Return Loss all ports
- 5 - 10 MHz ≥ 18 dB
- 10 - 470 MHz ≥ 20 dB
- 470 - 1006 MHz ≥ 16 dB
- 1006 - 1218 MHz ≥ 10 dB
- Screening (EN50083-2) Class A+
- Impedance 75 Ohm
