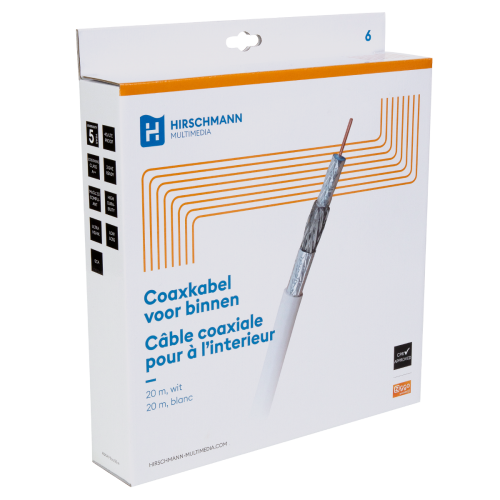

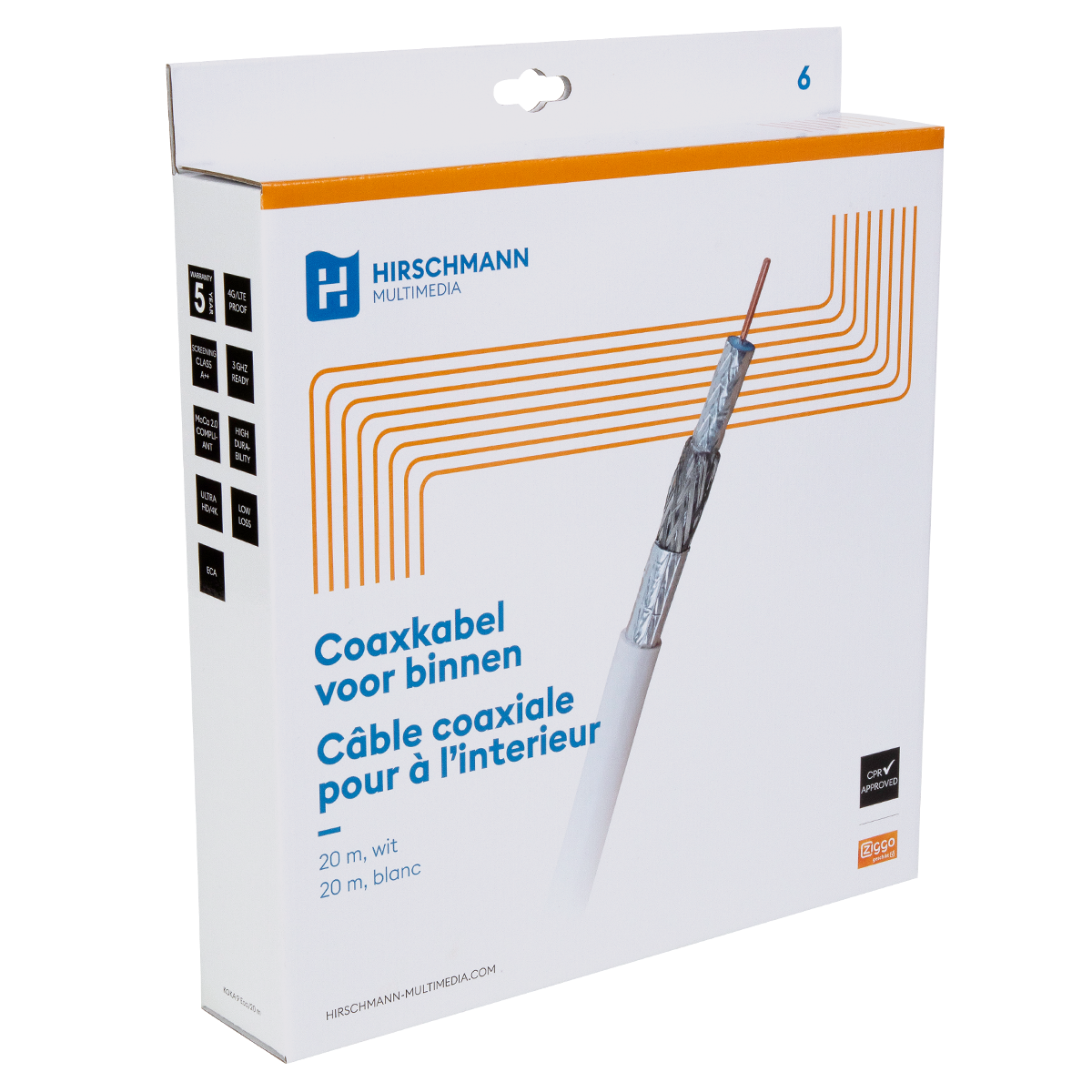

De KOKA 9 TS coaxkabel kenmerkt zich door een lage demping en triple shielded protection. Hierdoor wordt een optimale afscherming tegen 4G (LTE)-signalen geboden. De kabel is voorzien van meteraanduiding en is bijzonder soepel en flexibel zodat de kabel makkelijk geïnstalleerd kan worden. Het buitenste folie van deze kabel geleid niet, dus bij montage op een connector of wandcontactdoos dient het buitenste folie verwijderd te worden. KOKA 9TS/20 wordt geleverd in een doos met uitgebreide productomschrijving.
Met de mogelijkheden van 4G (LTE) is een tijdperk aangebroken van snel browsen, eindeloos streamen en ongestoord enorme datavolumes binnenhalen. De netwerken worden uitgebreid, wat de smartphonebezitter veel voordeel biedt. Maar deze ontwikkeling kan ook van negatieve invloed zijn op televisiesignalen. Om storingen op televisiezenders te voorkomen, heeft Hirschmann Multimedia een reeks innovaties aan het bestaande assortiment toegevoegd.
De nieuwe
KOKA 9 TS COAXKABEL is speciaal ontwikkeld met een hoogwaardige drievoudige afscherming. Zo wordt in no-time een optimale ontvangstkwaliteit met hoge betrouwbaarheid gecreëerd. Een slimme oplossing voor in huis, gericht op de toekomst.
- Drievoudige afscherming tegen 4G-signalen
- Makkelijk herkenbaar aan blauwgekleurd dialectricum
- Zeer kleine buigradius van 7 cm
- Moca compliant
- 1,2 GHz ready en 3D ready
- UV-resistant
- Kabel keur: 5 jaar garantie
Application
- 75 Ohm digital coaxial cable used in indoor application, HFC/CATV signal distributi- on. Foamed-PE dielectric, stable impedance, high shielding performance.

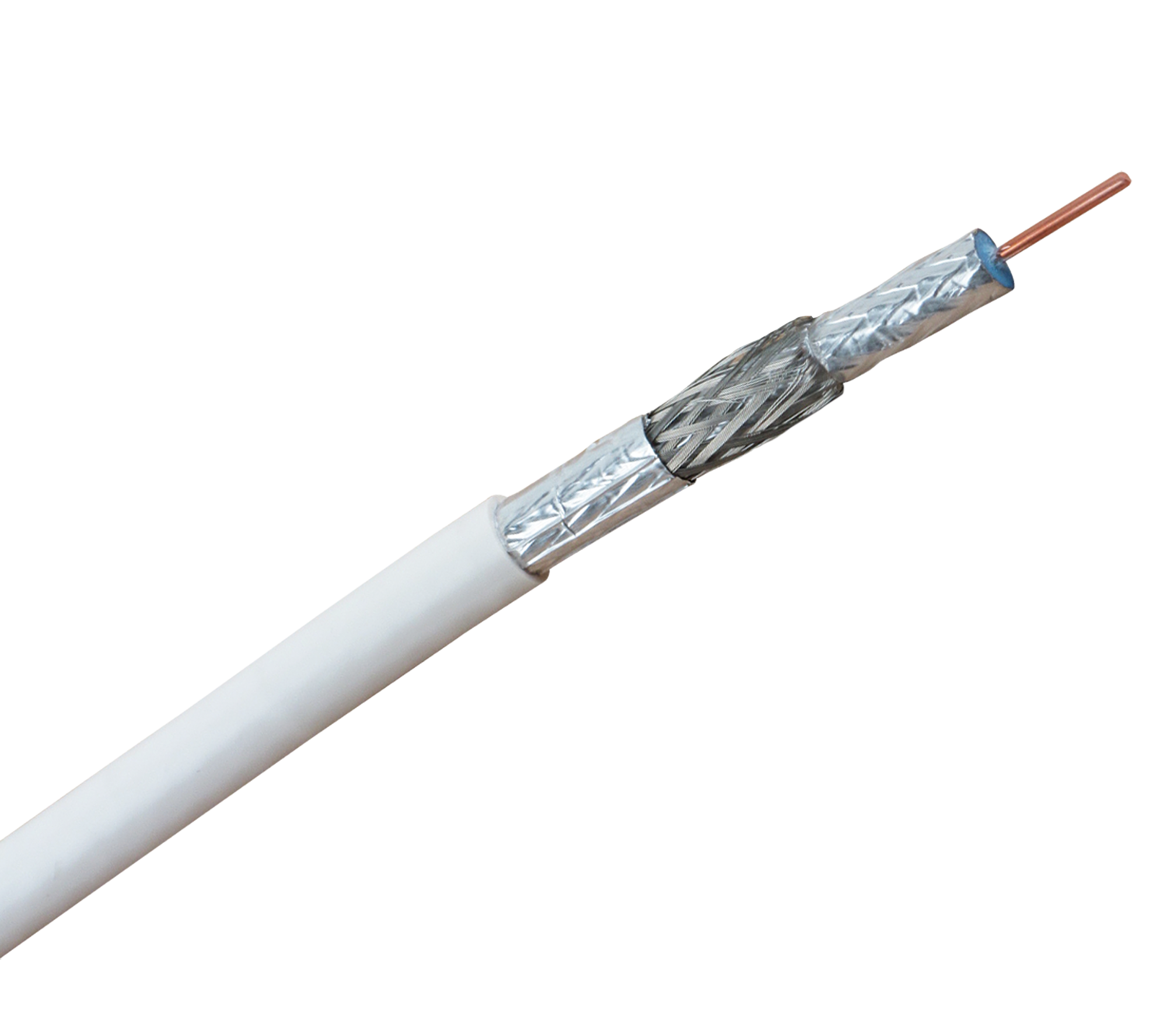

Structural specification
- Inner conductor Bare copper wire, diameter 1.13 mm
- Dielectric Physically foamed-PE, diameter 4.80 mm
- Outer Shield 1st. Tape AI/PET, bonded, 25-12 µm
- 1st. Braiding Tinned copper wire ≥ 80% coverage
- 2nd. Tape AI/PET/AI, 9-12-9 µm
- Shealth PVC UV resistant diameter 6.9 mm
Mechanical specification
- Operating temperature -40 0C to +70 0C
- Installation temperature -5 0C to +50 0C
- Maximum pulling tension 120 N
- Min. bending radius single 35mm
- repeated 70mm
Electrical specification (at 20 0C)
- Characteristic impedance 75 Ohm
- Nominal capacitance 52 pF/m
- Velocity ratio 0.85
- Shealth spark test 5 KV, ac
- DC resistance inner cond. < 18 Ohm/km
- outer cond. < 11 Ohm/km
Attenuation (nominal ±5%)
- 5 MHz 1.5 dB / 100m
- 860 MHz 17.2 dB / 100m
- 1750 MHz 25.1 dB / 100m
- 2150 MHz 28.2 dB / 100m
- 3000 MHz 33.6 dB / 100m
Screening attenuation
- 30 - 1000 MHz > 110 dB
- 1000 - 2000 MHz > 105 dB
- 2000 - 3000 MHz > 95 dB
Transfer impedance
SRL
- 5 - 470 MHz > 27 dB
- 470 - 1000 MHz > 24 dB
- 1000 - 2000 MHz > 18 dB
- 2000 - 3000 MHz > 16 dB
